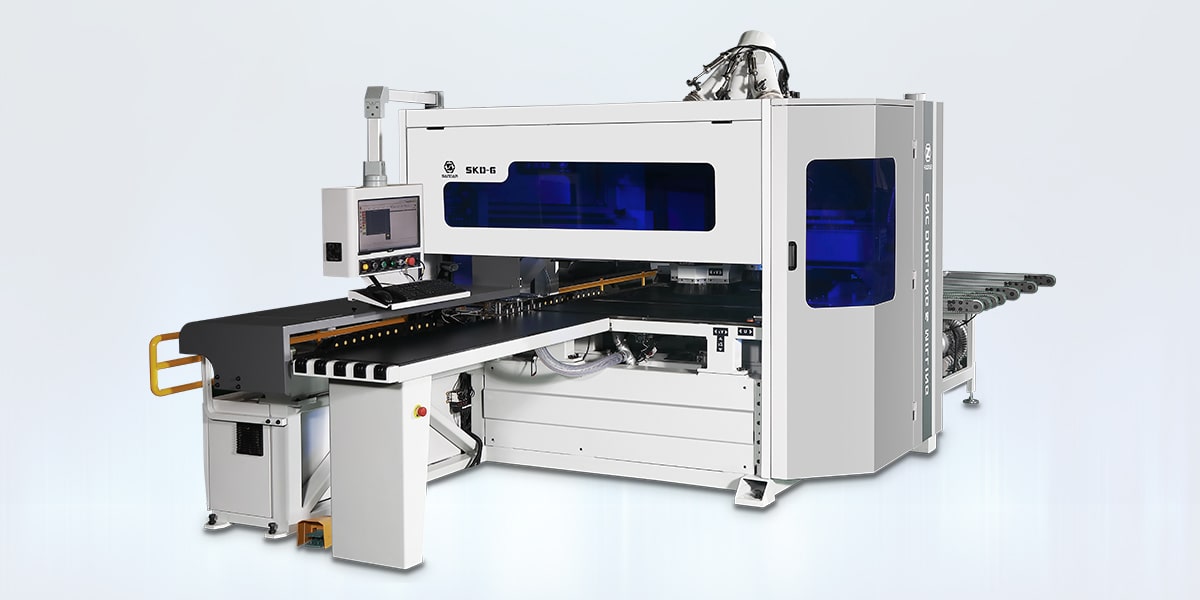

SKD-6LE
自動換刀數控鉆銑加工中心
雙鉆包、五刀庫自動換刀、三主軸設計
Automatic Tools Magazine six sides Drilling&Milling Center
Double Drill Chucks,5 Positions Automatic Tools Magazine, 3 Spindles Design.
設備可裝備多種不同刀形及尺寸的刀具及不同規格的鉆頭，
可一次完成工件的六面鉆孔及銑型加工，高效率解決各種銑型及鉆孔工藝難題！
Machinery adapt to installed different kinds and size of millinng tools and drill bits.
which can complete the workpiece six face drilling processing and milling,
high efficiency to solve all kinds of milling and drilling processing problems!
PC電腦控制系統

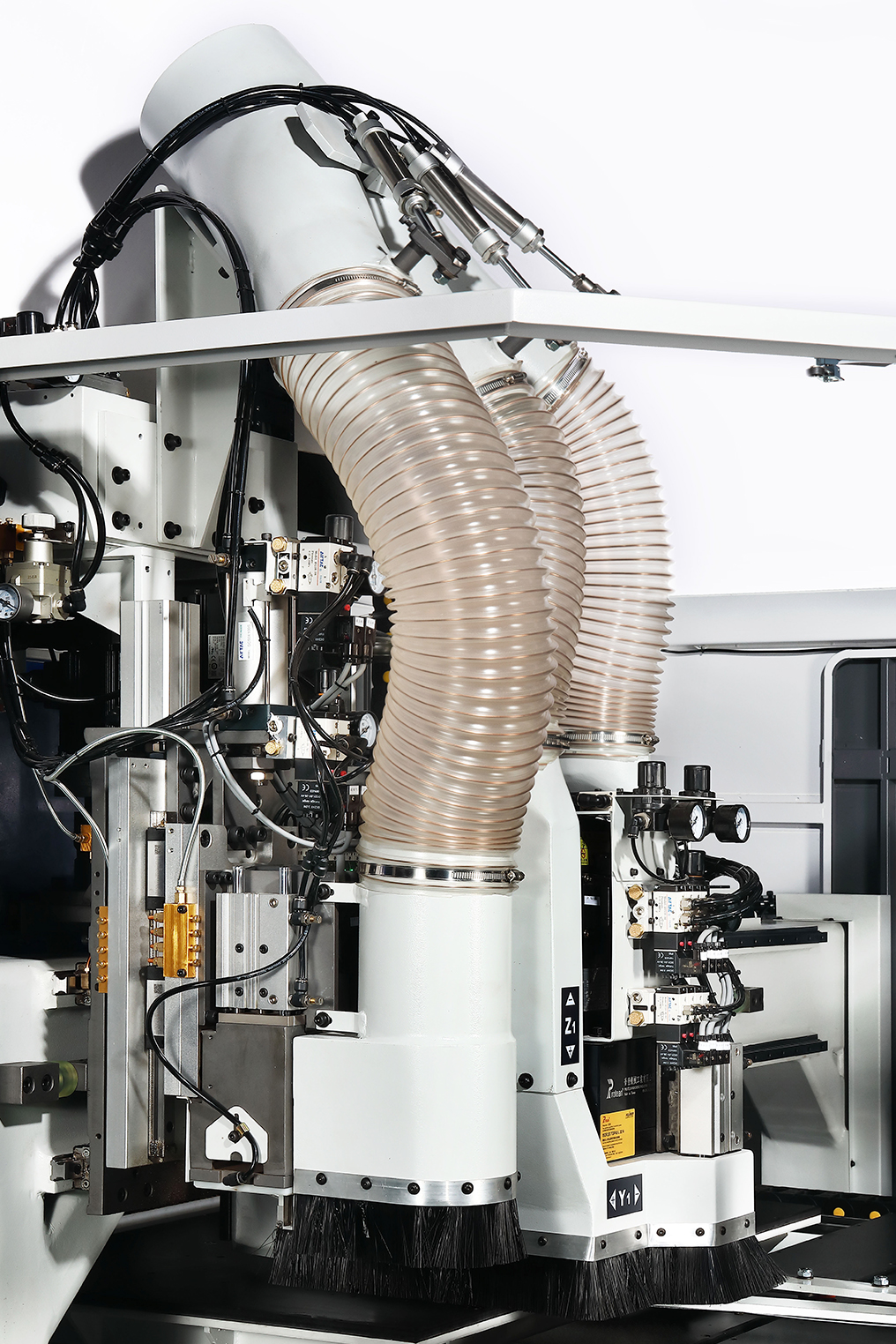

多點吸附吸塵方式
| 技術參數 | SKD-6LE |
| 各軸行程與最高定位速度 | |
| X 軸 |
X1:3800mm,130m/min X2:4500mm,130m/min |
| Y 軸 |
Y1:1690mm,110m/min Y2:1490mm,110m/min |
| Z軸 | Z1/Z2:90mm,60m/min |
| U軸 | U:1200mm,90m/min |
| 上鉆孔組合裝置 | |
| 鉆孔裝置數量 | 1個1PCS |
| 垂直鉆 | 6X+6Y |
| 水平鉆 | 2前+2后；2左+2右 |
| 鉆組電機功率 | 2.2KW，4500rpm |
| 下鉆孔組合裝置 | |
| 垂直鉆 | 3x3矩陣分布 |
| 鉆組電機功率 | 2.2KW，4500rpm |
| 銑型加工主軸 | |
| 銑刀數量 | 1組上銑刀+1組下銑刀+1組側銑 |
| 自動換刀 | 9KW主軸帶5刀庫裝置 |
| 主軸形式 | 開槽&銑型&側銑 |
| 刀具直徑 | Ф6-Ф12（刀具可選） |
| 刀柄直徑 | 1/2 |
| 加工尺寸范圍 | |
| 板材最小寬度 |
35mm（不帶側銑） 50mm（帶側銑） |
| 板材最大寬度 |
1210mm（不帶側銑） 650mm（帶側銑） |
| 板材最小長度 |
250mm（不帶側銑） 400mm（帶側銑） |
| 板材最大厚度 |
60mm（不帶側銑） 50mm（帶側銑） |
| 其他參數 | |
| 工作臺高度 | 950mm |
| 總功率 | 29.5KW |
| 工作電壓 | 380V，50HZ |
| 工作氣壓 | 0.6-0.8Mpa |
| 外形尺寸 | 6550X3160x2200mm |
| 機械重量 | 4250KG |
| 吸塵口尺寸 | Ф200mmX1，Ф125mmX1 |
雙鉆包、五刀庫自動換刀、三主軸設計
Double Drill Chucks,5 Positions Automatic Tools Magazine,3 Spindles Design.
