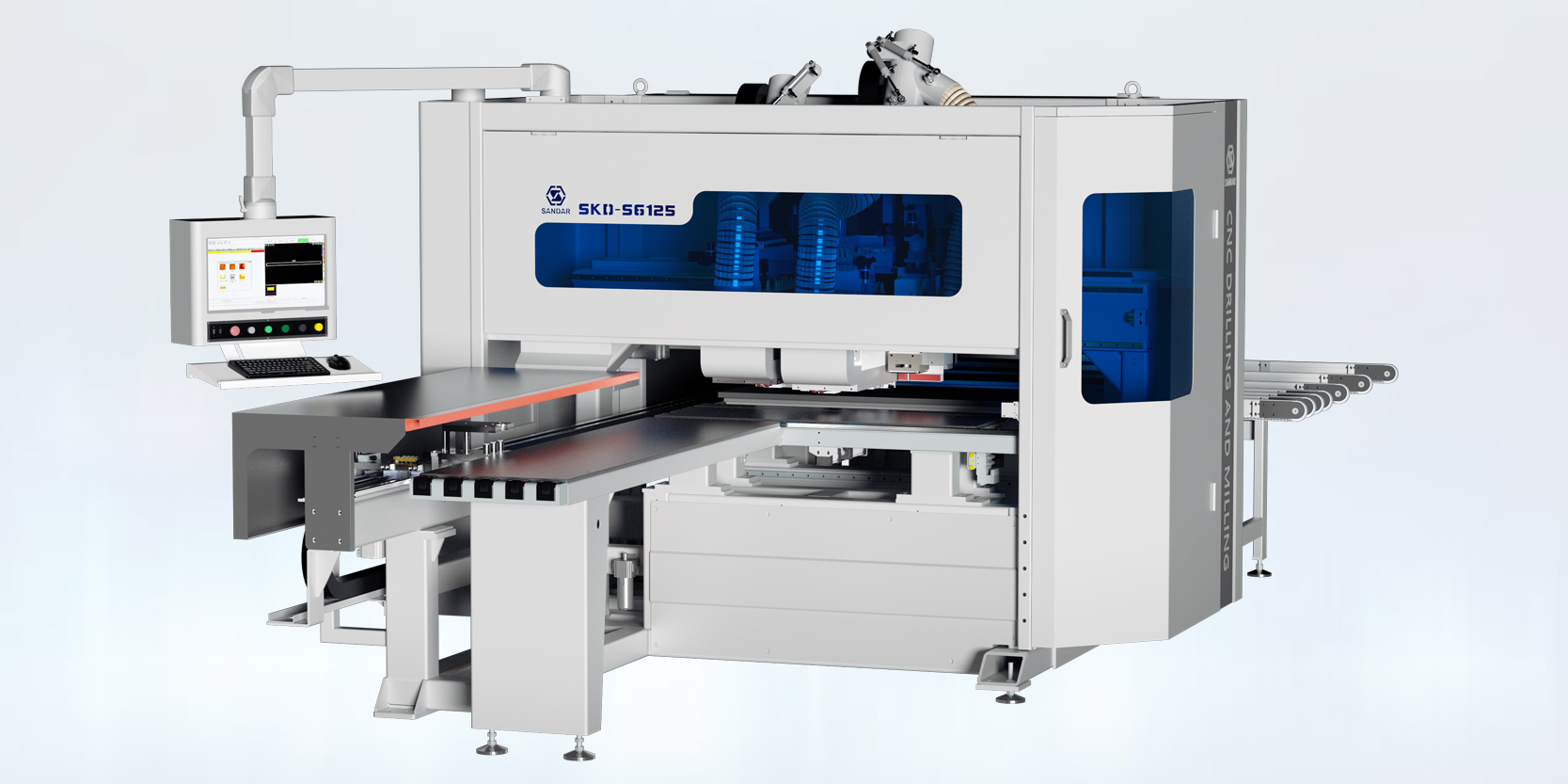

SKD-S6125L
采用德國總線系統
數控六面鉆、三鉆包、雙主軸
Adopt German Bus Control System
6 Sides Drilling,Three Drill Chucks、Double Spindles Design
機械上樑配置雙軸對稱雙鉆包
SKD-S6125可對同一工件同時進行同軸孔位的加工，雙倍提升加工速度
Machinery installed with biaxial symmetric double drill chucks.
SKD-6125 can work together for processing the coaxial holes on the same work-piece,double improve the processing speed.
PC電腦控制系統

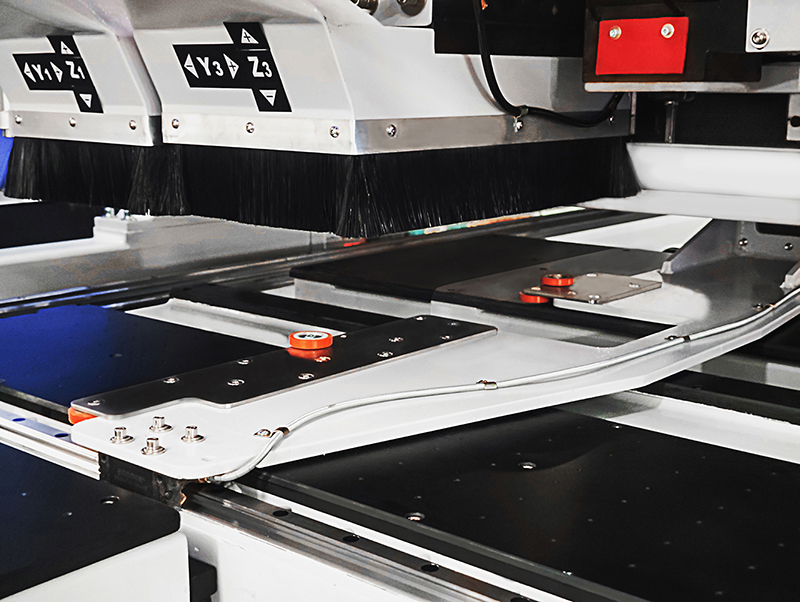

伺服控制自動側靠裝置
三鉆包 雙主軸
| 技術參數 | SKD-S6125L |
| 各軸行程與最高定位速度 | |
| X 軸 |
ZX1/X2:3200mm,140m/min |
| Y 軸 |
Y1/Y3:1400mm,110m/min Y2:1350mm,110m/min |
| Z軸 |
Z1/Z3:90mm,60m/min Z2:70mm,60m/min |
| U軸 | U:1200mm,90m/min |
| 上鉆孔組合裝置 | |
| 鉆孔裝置數量 | 2 |
| 垂直鉆 | (7X+6Y）x2 |
| 水平鉆 | 2前+2后,2左+2右 |
| 鉆組電機功率 | 2.2KWX2，4500rpm |
| 下鉆孔組合裝置 | |
| 垂直鉆 | 3x3矩陣分布 |
| 鉆組電機功率 | 2.2KW，4500rpm |
| 銑型加工主軸 | |
| 銑刀數量 | 1上+1下 |
| 主軸形式 | 開槽&銑型 |
| 刀具直徑 | Ф6-Ф12mm（刀具可選） |
| 刀柄直徑 | 1/2 |
| 加工尺寸范圍 | |
| 板材最小寬度 |
35mm |
| 板材最大寬度 |
1200mm |
| 板材最小長度 |
250mm |
| 板材最大厚度 |
60mm |
| 其他參數 | |
| 工作臺高度 | 930mm |
| 總功率 | 23KW |
| 工作電壓 | 380V，50HZ |
| 工作氣壓 | 0.6-0.8Mpa |
| 外形尺寸 | 5350X3020x2050mm |
| 機械重量 | 4000KG |
| 吸塵口尺寸 | Ф200mmX2， Ф125mmX1 |

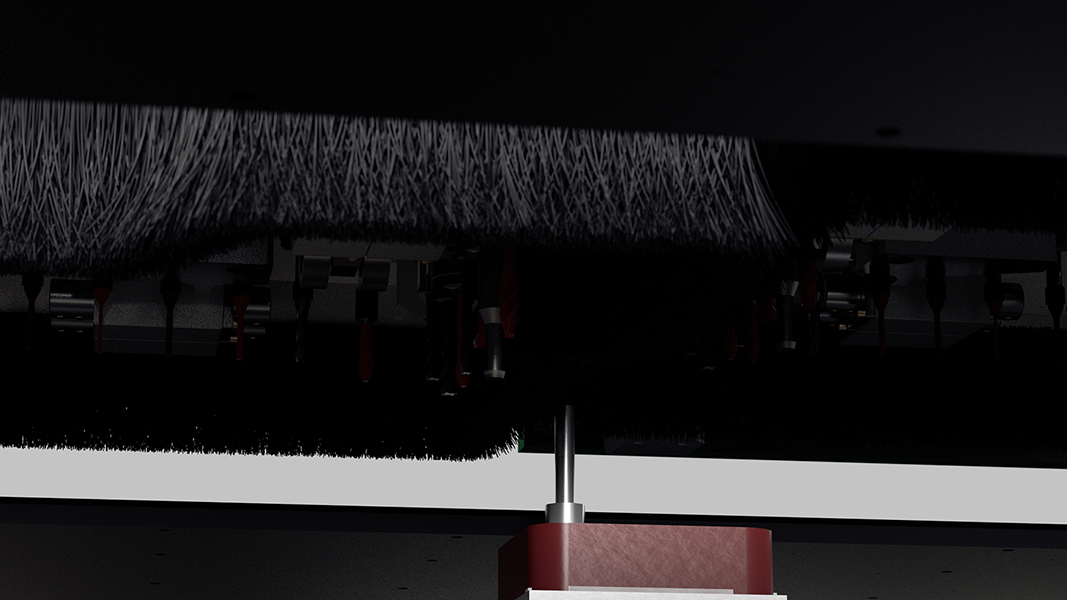

三鉆包、雙主軸設計
Three Drill Chucks, Double Spindles Design.
