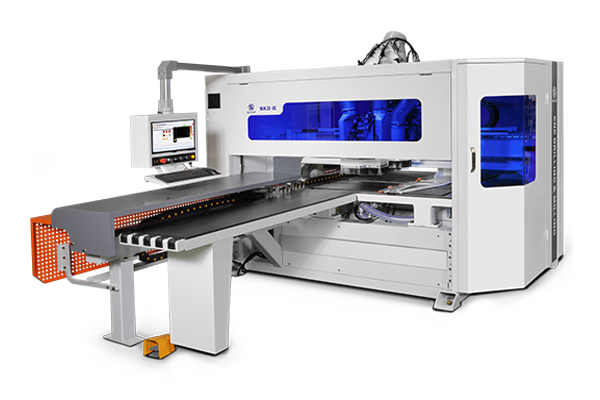

SKD-6L/SKD-6R智能木工鉆銑加工中心
采用德國總線系統
數控六面鉆、雙鉆包、雙主軸
Adopt German Bus System
6 Sides Drilling、Double Drill Chucks& Double Spindles Design
＞支持條形碼掃碼功能，一次導入數據，無需翻板，完成六面鉆孔加工。
＞可同時加工正反兩面對稱的孔和凹槽，雙倍提升加工速度。

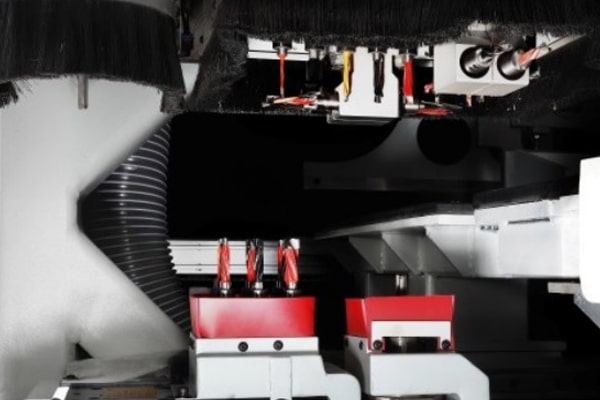

上下垂直鉆及水平鉆孔總成，銑槽裝置

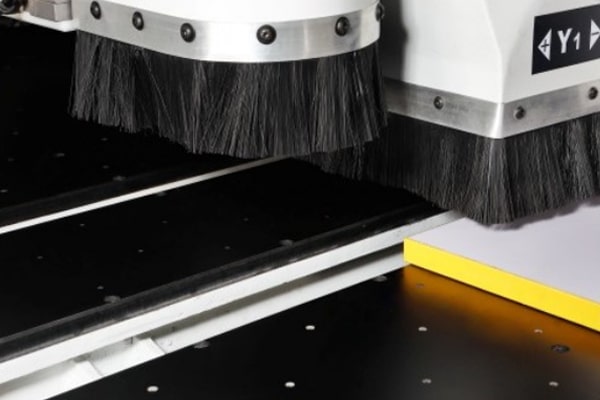

專利設計前后移動式氣墊工作臺

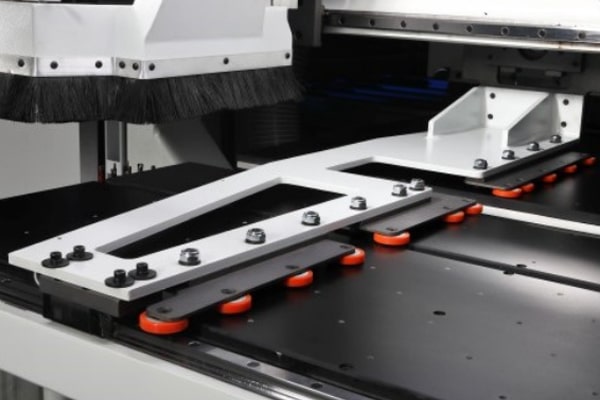

伺服控制自動側靠裝置
| 技術參數 | SKD-6L/SKD-6R |
| 各軸行程與最高定位速度 | |
| X 軸 |
X1:3800mm,130m/minx2 X2:4500mm,130m/min |
| Y 軸 |
Y1:1610mm,110m/min Y2:1680mm,110m/min |
| Z軸 | Z1/Z2:90mm,60m/min |
| U軸 | U:1200mm,90m/min |
| 上鉆孔組合裝置 | |
| 鉆孔裝置數量 | 1個1PCS |
| 垂直鉆 | 6X+6Y |
| 水平鉆 | 2前+2后；2左+2右 |
| 鉆組電機功率 | 2.2KW，4500rpm |
| 下鉆孔組合裝置 | |
| 垂直鉆 | 3x3矩陣分布 |
| 鉆組電機功率 | 2.2KW，4500rpm |
| 銑型加工主軸 | |
| 銑刀數量 | 1上+1下 |
| 主軸形式 | 開槽&銑型 |
| 刀具直徑 | Ф6-Ф12mm（刀具可選） |
| 刀柄直徑 | 1/2 |
| 鏤銑主軸功率 | 3.5KWx24000rpm |
| 加工尺寸范圍 | |
| 板材最小寬度 |
35mm |
| 板材最大寬度 |
1210mm |
| 板材最小長度 | 250mm |
| 板材最大厚度 | 60mm |
| 其他參數 | |
| 工作臺高度 | 900mm |
| 總功率 | 23.5KW |
| 工作電壓 | 380V，50HZ |
| 工作氣壓 | 0.6-0.8Mpa |
| 外形尺寸 | 6050X2770x2200mm |
| 機械重量 | 4000KG |
| 吸塵口尺寸 | Ф200mmX1,Ф125mmX1 |
