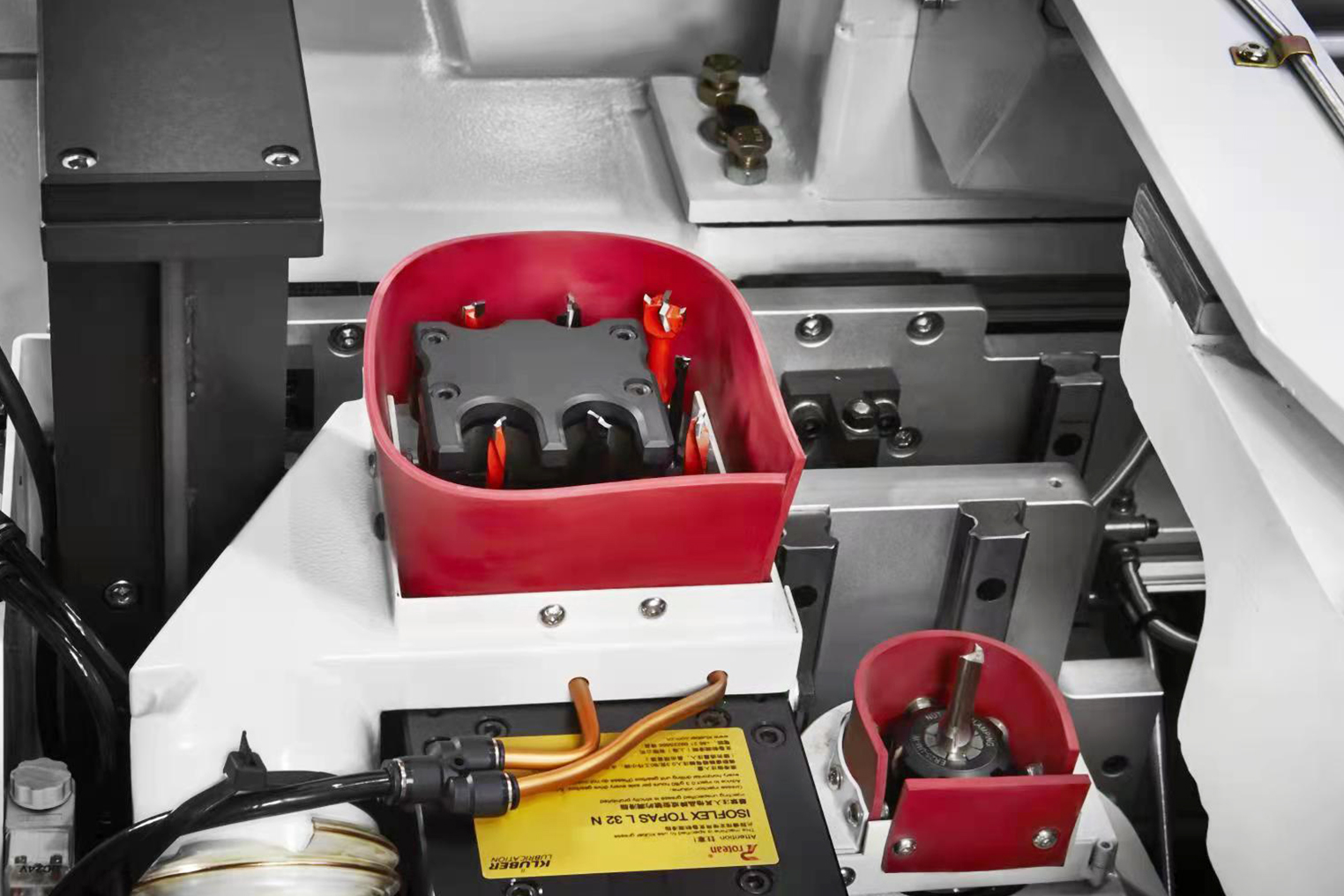

雙鉆包、雙主軸設計
Double Drill Chucks、 Double Spindles Design

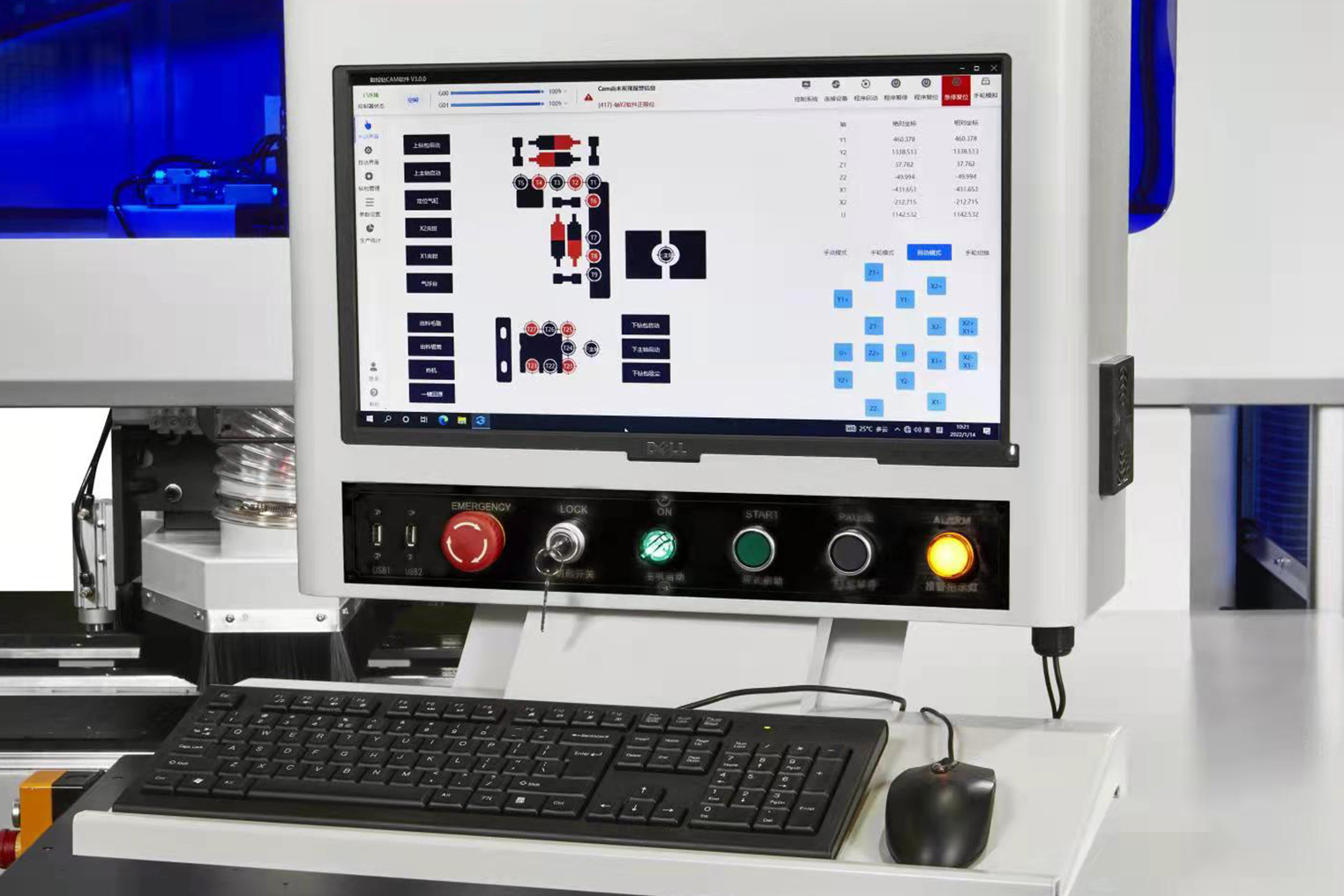

>總線系統抗干擾性強,采用最優加工路徑算法,一次導入數據,無需翻板,完成六面鉆孔加工,實現快速高效鉆孔工作;
>支持掃碼加工,可與各種品牌生產數據軟件無縫對接。
>Adopt Bus Controlled CNC System,Optimal machining path algorithm is adopted,data can be one time imported to complete the six sides drilling,to realize fast and efficient drilling work.
>Code Scan Processing and Variety brands of production software data are available for Connection.
技術參數DA |

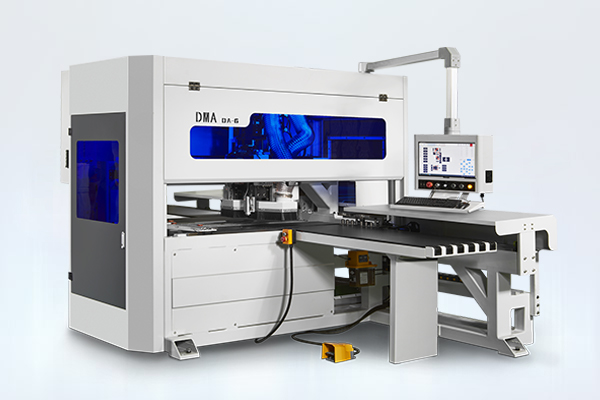

DA-6L/DA-6R |
各軸行程與最高定位速度 |
X 軸 |
X1/X2:2930mm,130m/min
|
Y 軸 |
Y1:1500mm,110m/min
Y2:1350mm,110m/min
|
Z軸 |
Z1/Z2:100mm,60m/min |
U軸 |
U:1190mm,90m/min |
上鉆孔組合裝置 |
鉆孔裝置數量 |
1 |
垂直鉆 |
5X+4Y |
水平鉆 |
2L+2R+2F+2B=8 |
鉆組電機功率 |
2.2KW,4500rpm |
下鉆孔組合裝置 |
鉆孔裝置數量 |
1 |
垂直鉆 |
7鉆軸+1托盤 |
鉆組電機功率 |
2.2KW,4500rpm |
銑型加工主軸 |
銑刀數量 |
2 |
加工方式 |
開槽&銑型 |
刀具直徑 |
Ф6-Ф12mm(刀具可選) |
主軸及刀柄 |
ER25,1/2,Depth:35mm |
電機功率 |
3.5KW |
加工尺寸范圍 |
板材寬度范圍 |
35mm-1200mm,100-1200mm
|
板材最小長度 |
250mm
|
板材厚度范圍 |
12-60mm |
其他參數 |
工作臺高度 |
950mm |
總功率 |
17.5KW |
工作電壓 |
380V,50HZ |
工作氣壓 |
0.6-0.8Mpa |
外形尺寸 |
5300X2700x2300mm |
機械重量 |
3800KG |
吸塵口尺寸 |
Ф200mmX1,Ф120mmX1 |
